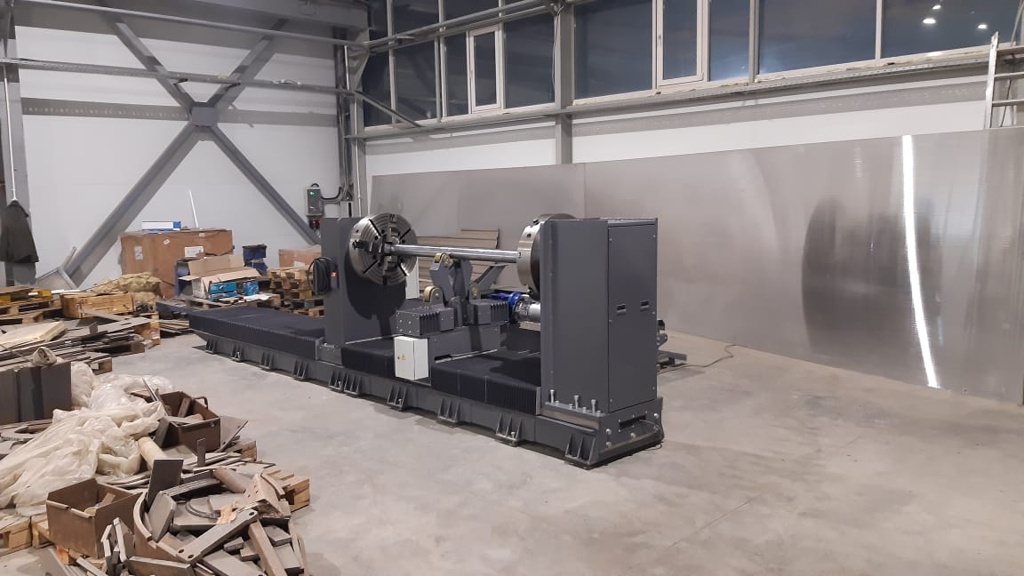

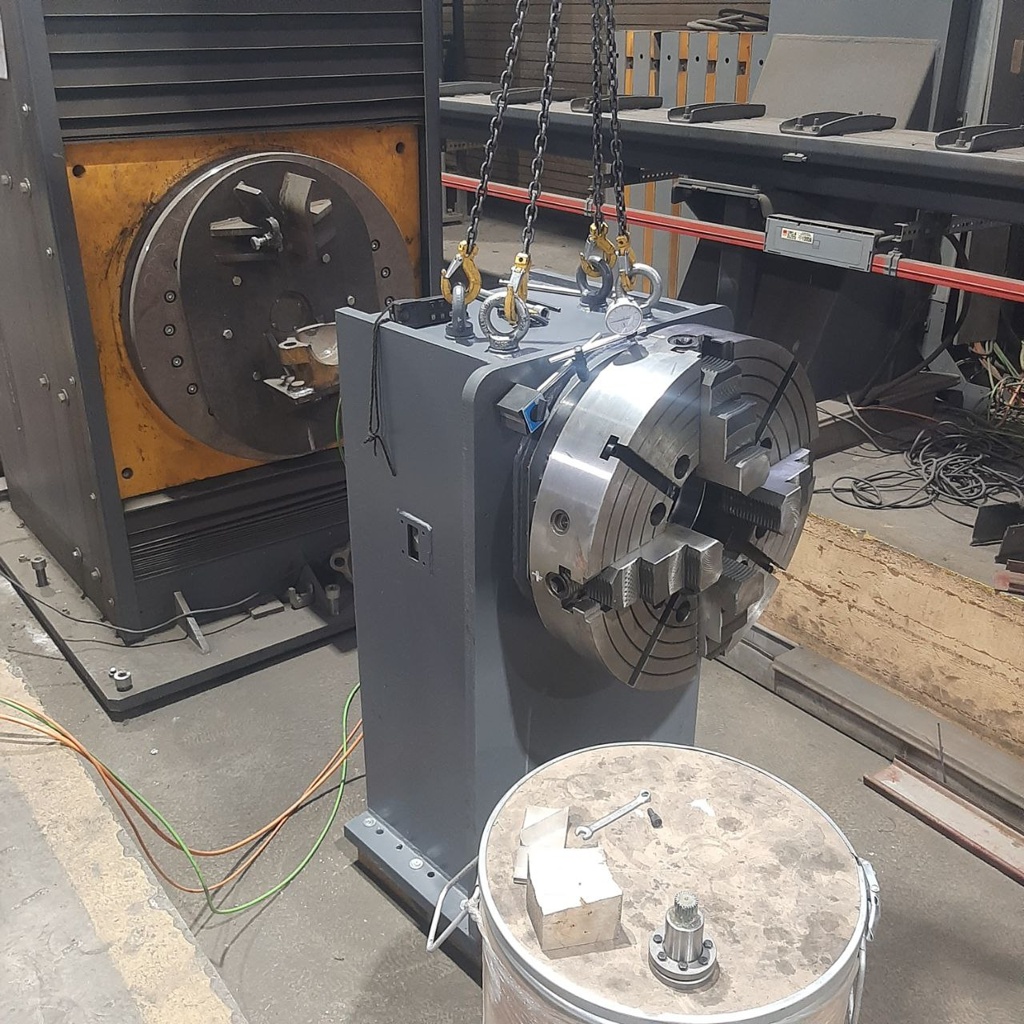

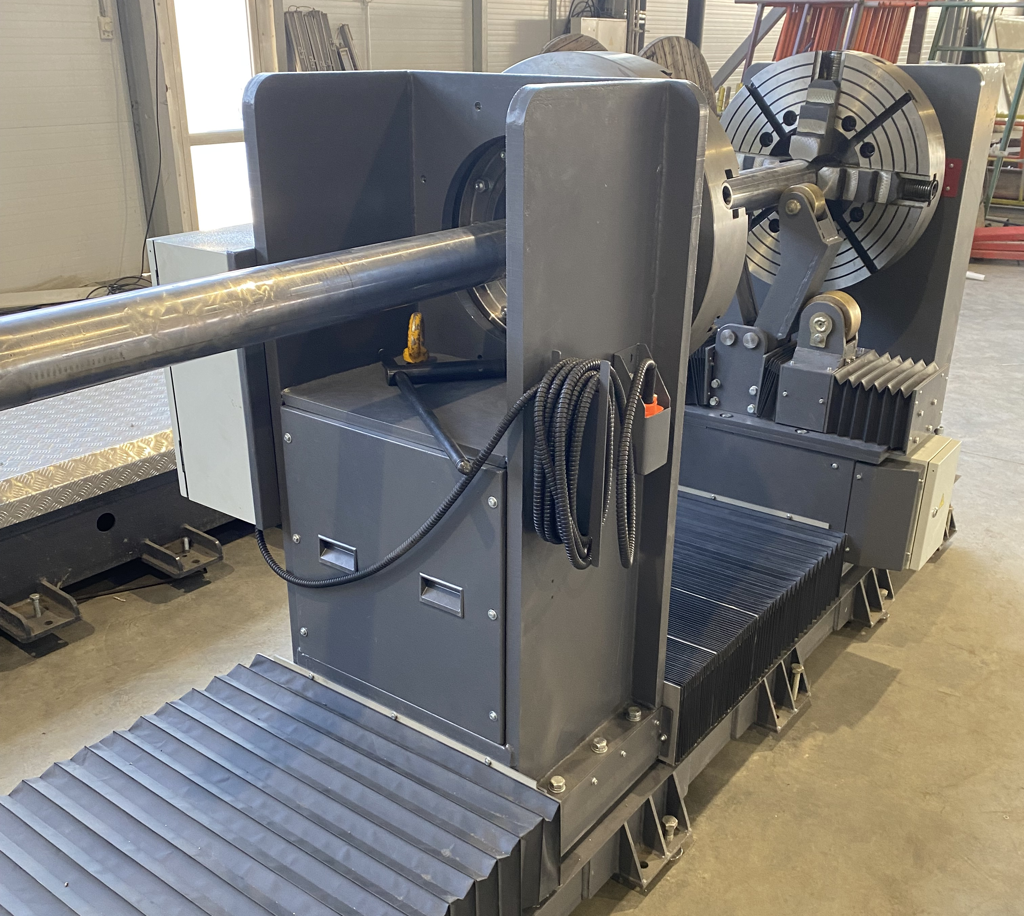

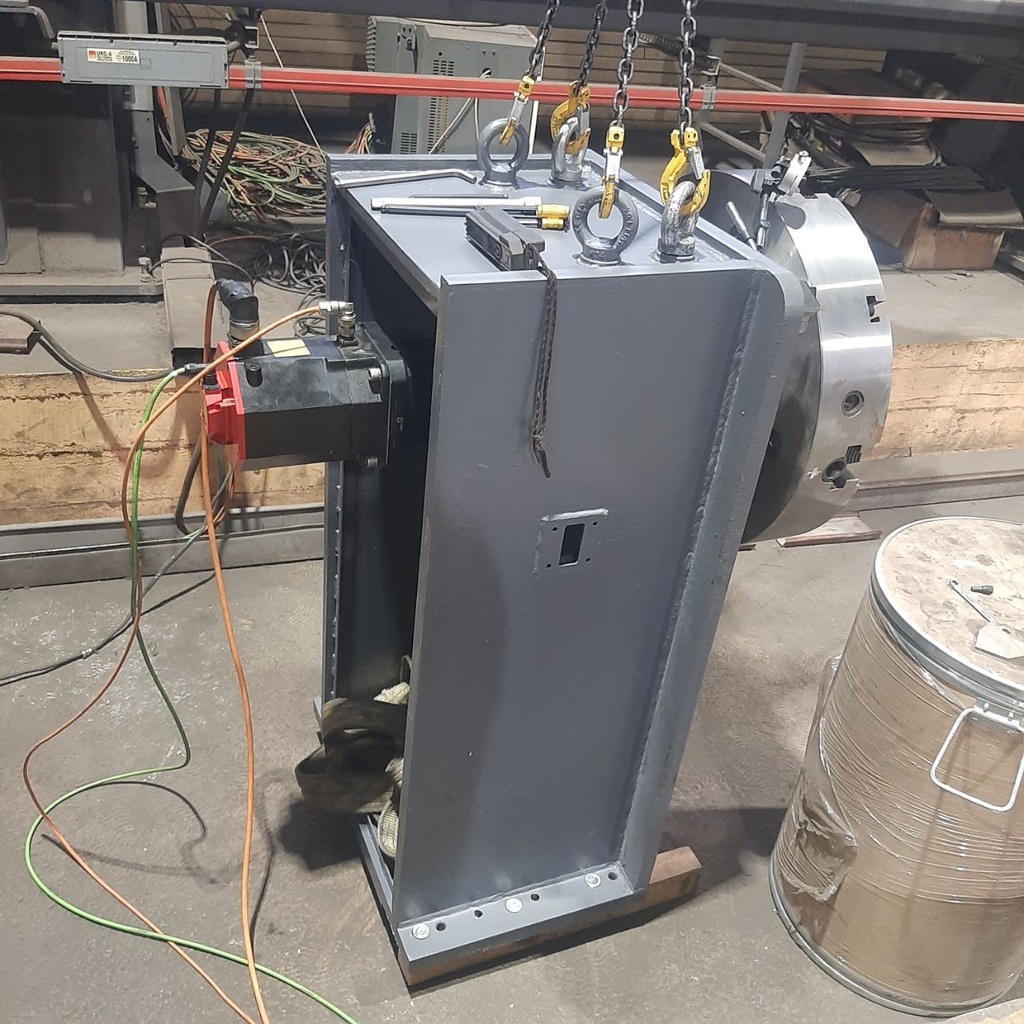

Вращатель грузоподъемностью до 1500 кг
Манипулятор с поддерживающей опорой, как составная часть роботизированного комплекса, предназначен для придания детали рабочего положения, обеспечивающего наилучшее качество обработки, максимальную производительность и досягаемость всех точек детали роботом.
Приводы манипулятора реализованы как дополнительные оси робота и управляются от контроллера. Выполнение вращательных движений на позиционере при правильной эксплуатации и соблюдении всех требований по технике безопасности не представляет опасности для людей, имущества или окружающей среды.
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Максимальная масса детали, обрабатываемой в центрах |
1 500 кг |
|
Максимальная длина детали, обрабатываемой в центрах |
4 000 мм |
|
Максимальный диаметр детали, обрабатываемой в центрах с поддержкой люнета |
350 мм |
|
Максимальный диаметр детали, обрабатываемой в центрах без люнета |
500 мм |
|
Ось вращения |
|
|
Частота вращения |
0…180 об/мин |
|
Максимальное смещение ЦМ от оси |
50 мм |
|
Линейная ось |
|
|
Скорость перемещения задней бабки |
1,5 м/мин |
|
Панель управления перемещением задней бабки |
Вкл/выкл, перемещение вдоль оси |
|
Проходное отверстие в задней бабке |
270-300 мм |
|
Зажимное устройство |
|
|
Диапазон размеров зажимаемых деталей |
50 - 500 мм |
|
Регулировка кулачков патрона |
механическая |
