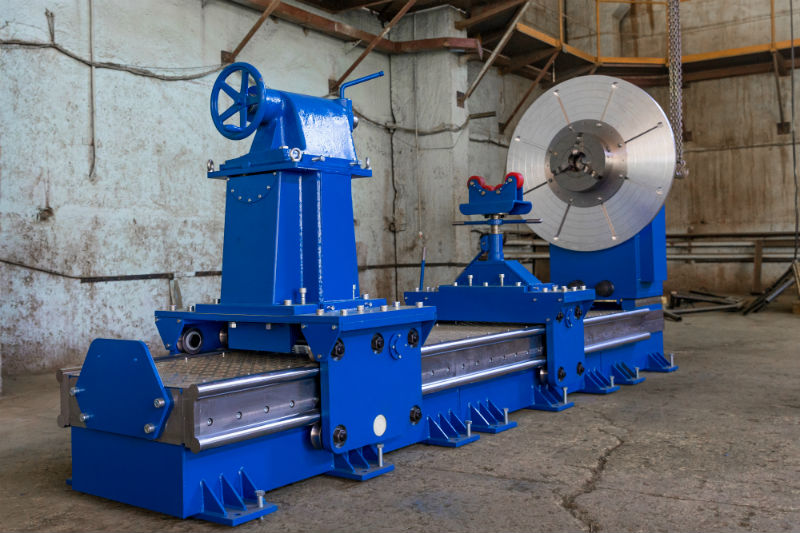

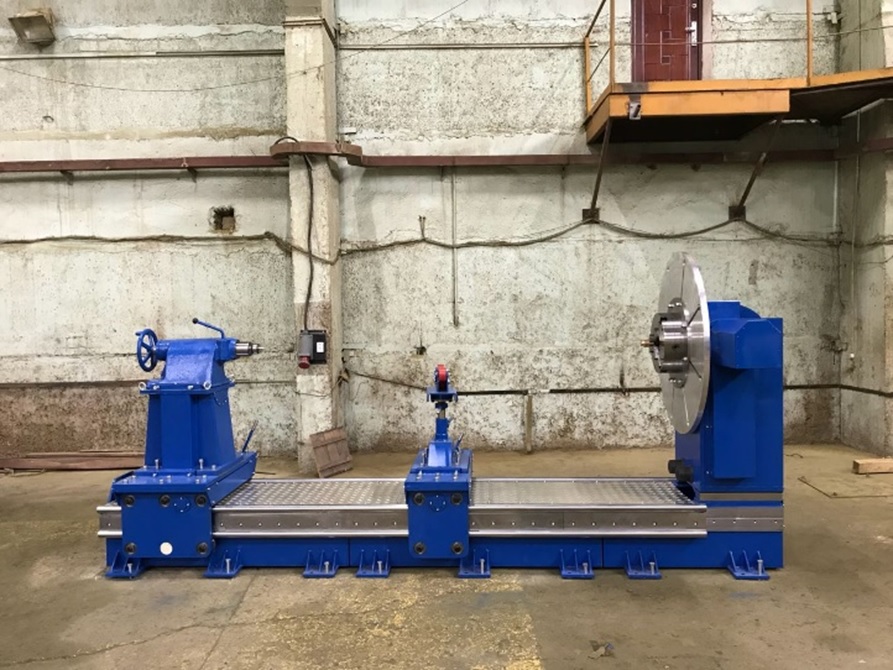

Горизонтальный вращатель для высокоскоростного напыления (до 300 об/мин)

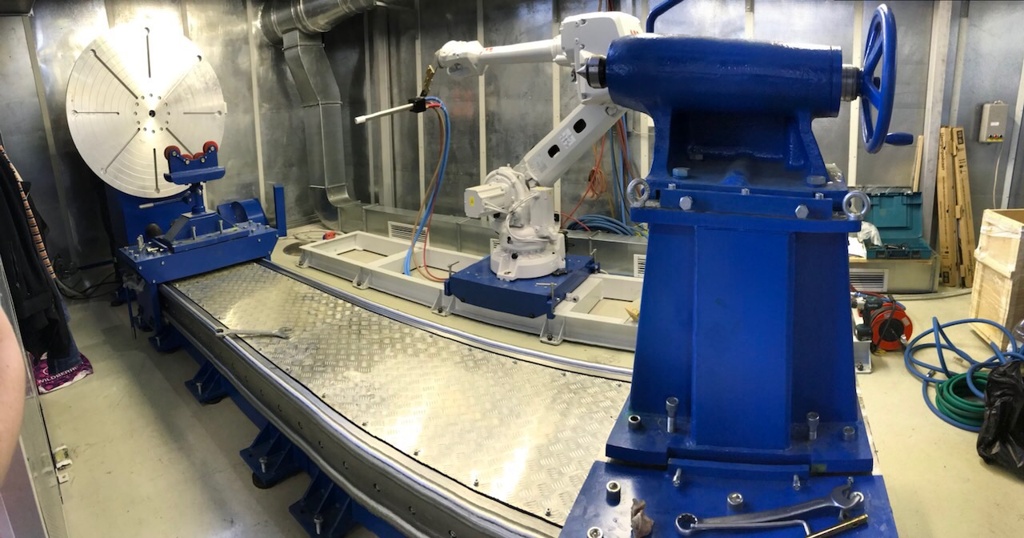

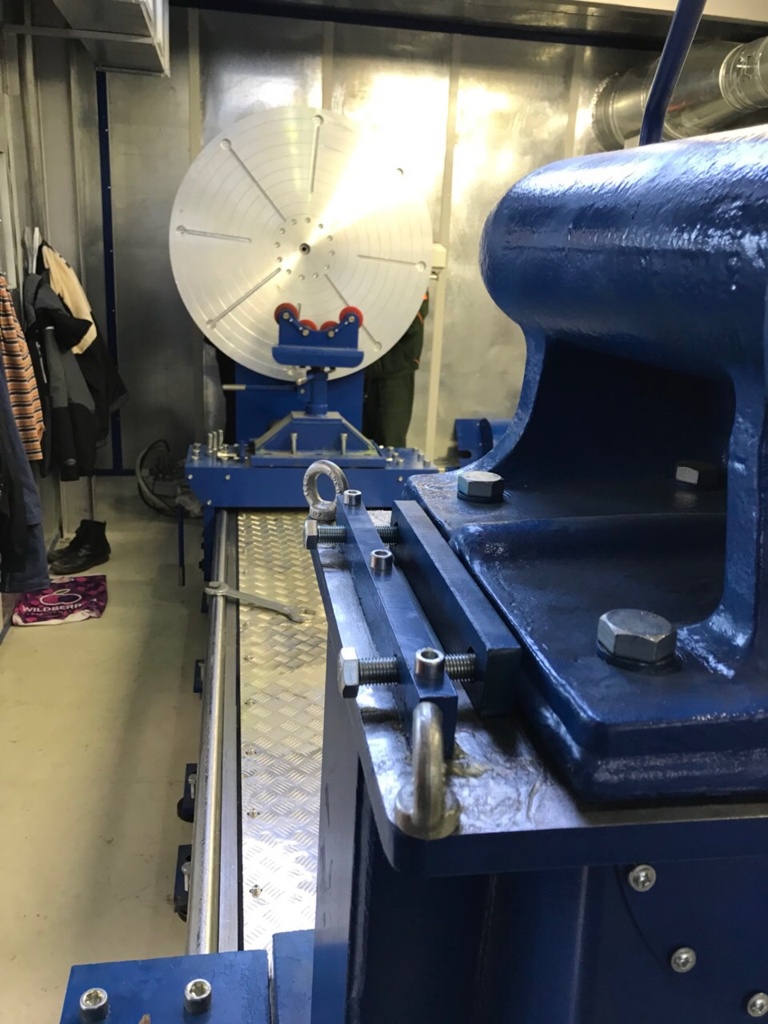

Горизонтальный вращатель используется в составе комплекса нанесения газотермических покрытий с целью закрепления и вращения деталей в процессе нанесения покрытий (методом плазменного и высокоскоростного напыления).

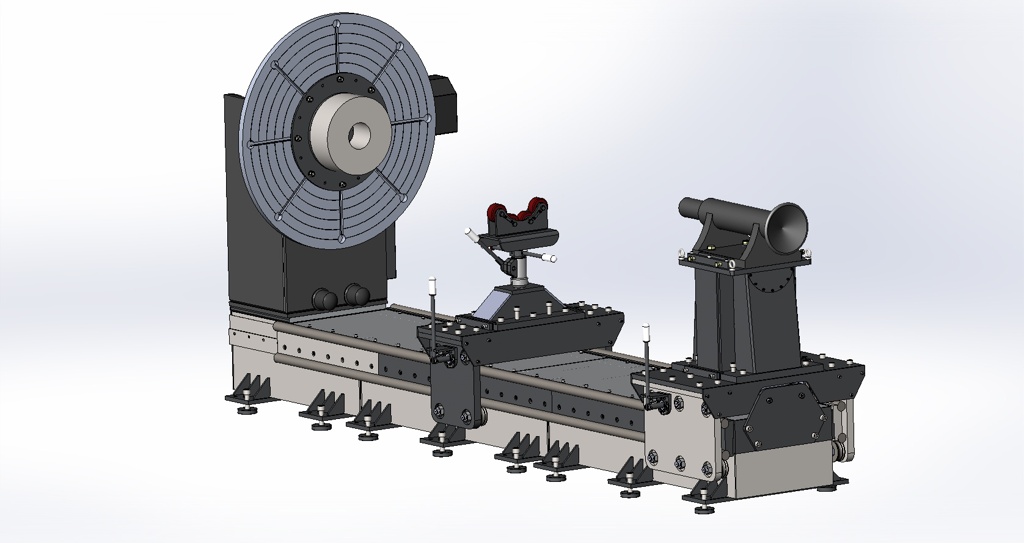

Состав вращателя.

• Рама с направляющими - 1 шт.
• Передняя стойка с приводами наклона и вращения планшайбы — 1 шт.;

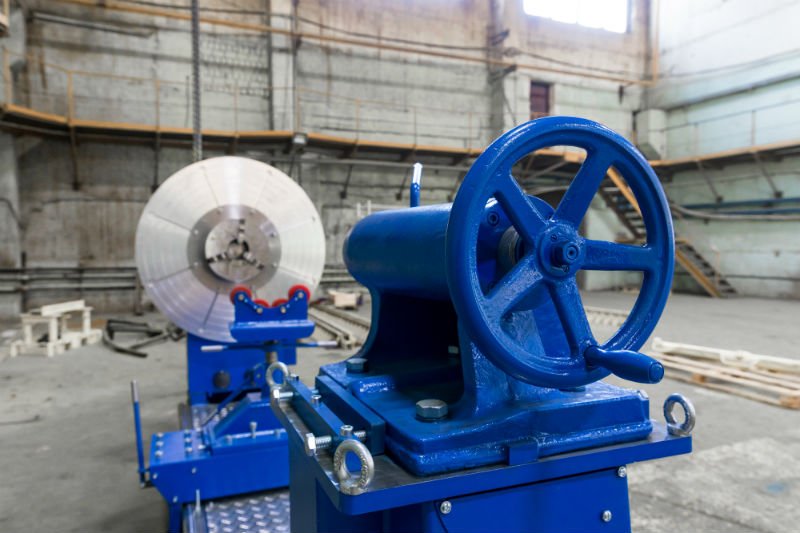

• Задняя стойка с выдвижной пинолью — 1 шт.;
• Люнет — 1 шт.;
• Планшайба диаметром 1200 мм — 1шт;
• Токарный 3-х кулачковый патрон диаметром 400 мм с переходным фланцем для установки на планшайбе — 1 шт.;

Параметры вращателя.

• Грузоподъемность не менее 1200 кг при горизонтальной оси вращения планшайбы;
• Максимальная длина устанавливаемой детали — 3000 мм;
• Минимальная длина устанавливаемой детали с использованием люнета или задней стойки — 500 мм;
• Максимальный радиус вращающейся части обрабатываемой деталей — 800 мм;
• Высота оси вращения планшайбы в горизонтальном положении от уровня пола 1100-1300 мм;
• Частота вращения планшайбы:
• для деталей, массой 0...500 кг 0-300 об/мин;
• для деталей, массой 500...1200 кг 0-150 об/мин;
• Регулировка скорости вращения и наклона планшайбы осуществляется системой управления роботом;
• Скорость наклона планшайбы не более 30//сек
• Не соосность оси пиноли задней стойки и оси планшайбы передней стойки в горизонтальном положении не более 0,5 мм на длине 2200 мм.
