Вращатель для высокоскоростного напыления

Горизонтальный вращатель используется в составе комплекса нанесения газотермических покрытий с целью закрепления и вращения деталей в процессе нанесения покрытий (методом высокоскоростного напыления).

Вращение заготовок осуществляется как в горизонтальной, так и в вертикальной плоскости.

• Горизонтальное положение оси вращения планшайбы — ось вращения планшайбы располагается параллельно относительно уровня пола.
• Вертикальное положение оси вращения планшайбы — ось вращения планшайбы располагается перпендикулярно относительно уровня пола.

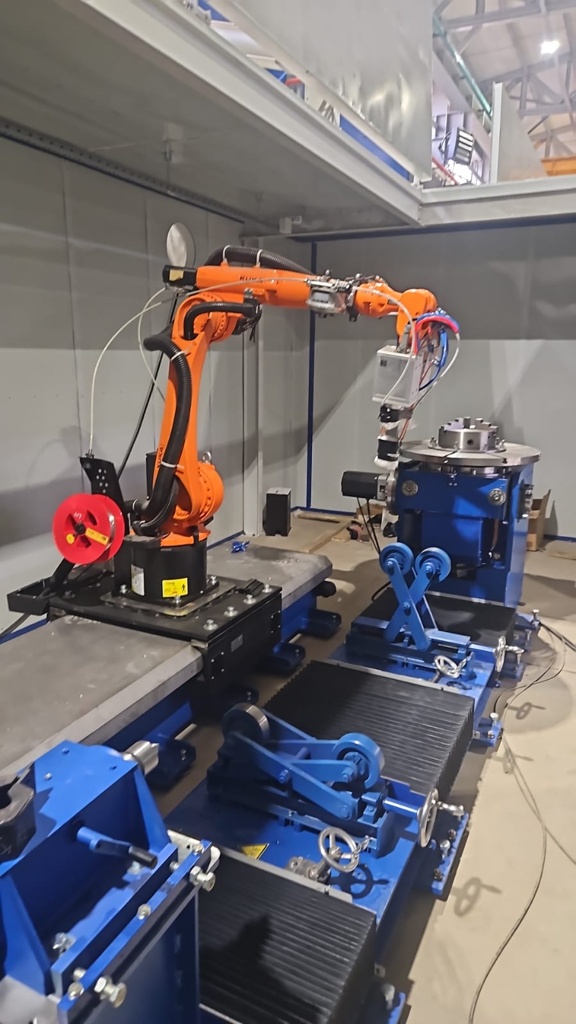

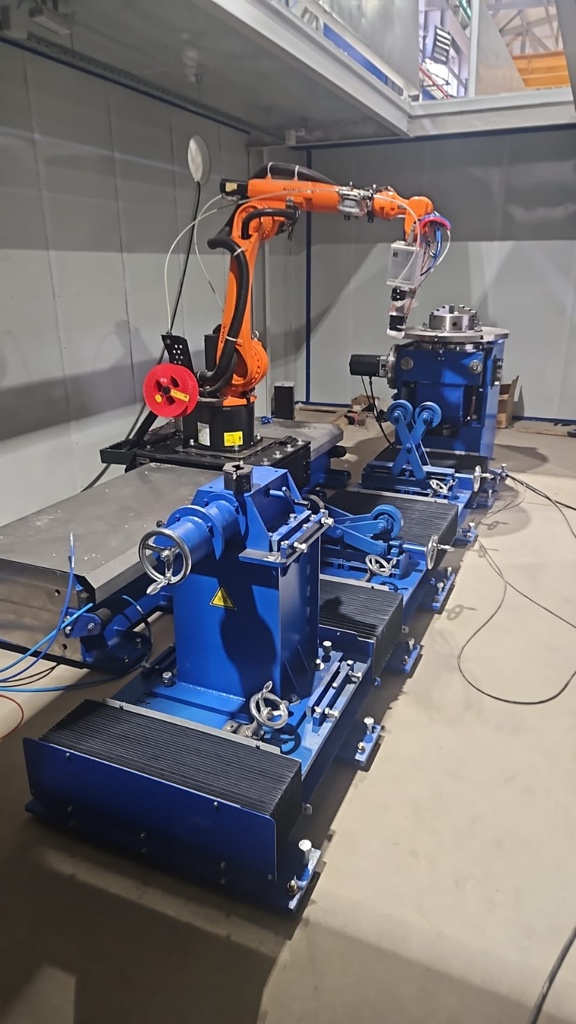

Вращатель состоит из установленной неподвижно на раме передней стойки с приводом наклона и вращения планшайбы, подвижных задней стойки и люнета установленных на направляющих рамы.

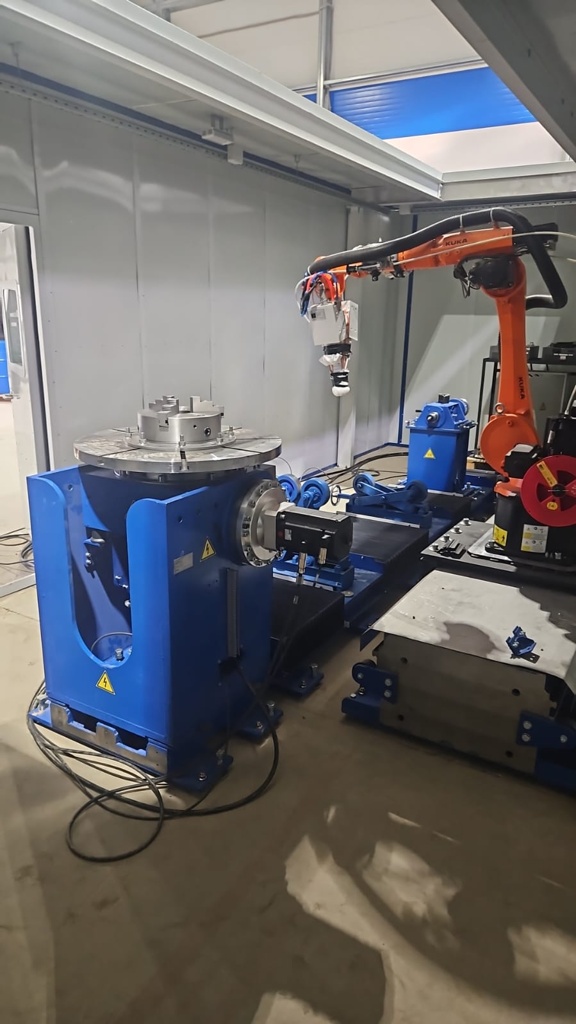

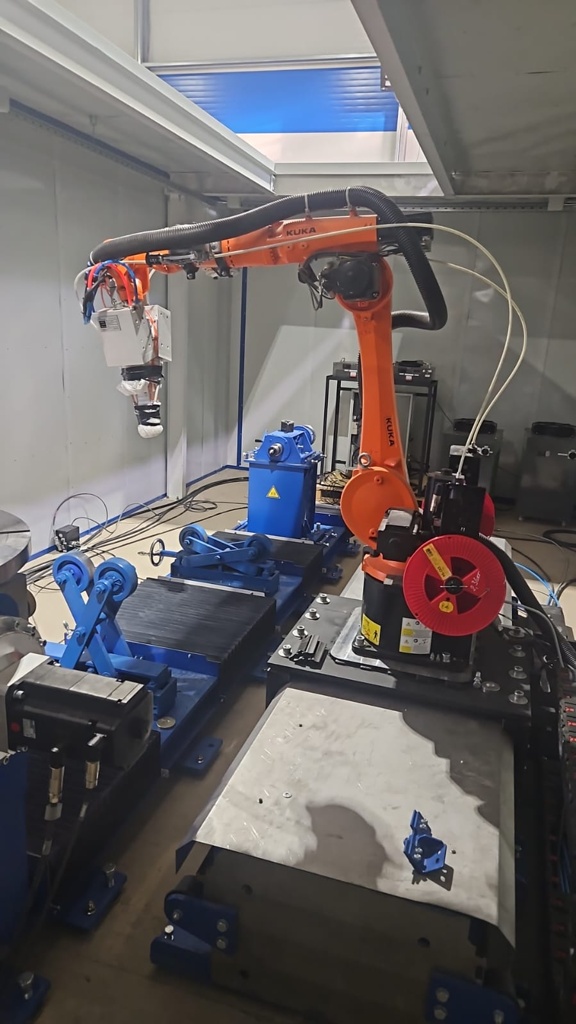

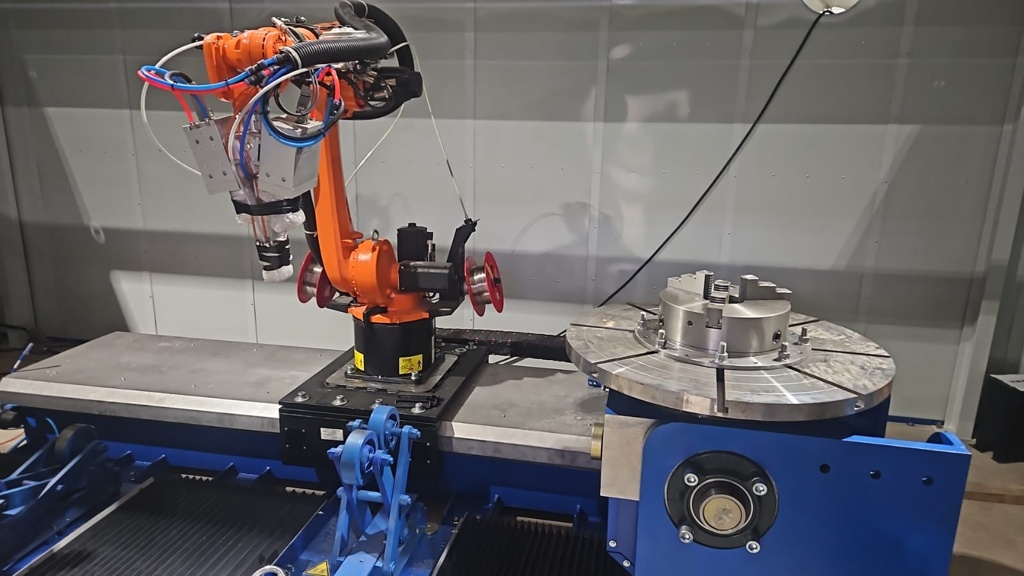

Передняя стойка вращателя оснащена планшайбой. Вращение и вращение планшайбы передней стойки осуществляется от серводвигателя KUKA через редуктор. Параметры вращения данных двигателей задается с пульта управления промышленного робота KUKA, входящего в состав комплекса нанесения газотермических покрытий.

Конструкция вращателя обеспечивает возможность его установки в шумозащитную камеру

Камера оснащена:

• Распашными воротами 1560 х 2000 мм (ШхВ)
• Потолочным люком 4800 х 900 мм (ДхШ)
• Габаритные размеры камеры, (ДхШхВ) — 7740 х 4000 х 2800 мм
